¶ AWU403A06-规格说明
¶ 版本：V1.0.00-20260520
¶ 1 概述
¶ 1.1 产品简介
AWU403-车载AI边缘计算机，基于NVIDIA Jetson AGX Orin计算平台设计开发，算力可配置200 TOPS、275TOPS 。内置高精度卫星定位（支持RTK）模组、WIFI6通信模组、可选配5G通信模组、惯导模组，可选配SSD硬盘。支持多路GMSL相机接入，支持多路工业以太网、RS232、RS485、CAN、USB等接口，支持常见传感器、外设接入。
系统采用MCU+SOC双系统结构，具备高安全、高可靠性等级；车载抗震设计，兼容12V与24V汽车电气系统；可用于低速无人车、轮式机器人、工程机械、农业机械、智能装备等场景，实现AI智能监控、AI自动控制等应用；采用Ubuntu操作系统，提供完善的SDK程序，支持客户二次开发与算法部署。
¶ 1.2 产品型号
|
序号 |
型号 |
说明 |
|---|---|---|
|
1 |
AWU403-A06 |
Jetson AGX Orin /200TOPS算力/32G内存/GNSS（RTK）/WiFi 6 |
|
2 |
AWU403-A06-S01 |
Jetson AGX Orin /200TOPS算力/32G内存/ GNSS（RTK）/WiFi 6/5G |
|
3 |
AWU403-A06-S10 |
Jetson AGX Orin /200TOPS算力/32G内存/ GNSS（RTK）/IMU/WiFi 6 |
|
4 |
AWU403-A06-S11 |
Jetson AGX Orin /200TOPS算力/32G内存/ GNSS（RTK）/IMU/WiFi 6/5G |
|
5 |
AWU403-B06 |
Jetson AGX Orin /275TOPS算力/64G内存/ GNSS（RTK）/WiFi 6 |
|
6 |
AWU403-B06-S01 |
Jetson AGX Orin /275TOPS算力/64G内存/ GNSS（RTK）/WiFi 6/5G |
|
7 |
AWU403-B06-S10 |
Jetson AGX Orin /275TOPS算力/64G内存/ GNSS（RTK）/WiFi 6/IMU |
|
8 |
AWU403-B06-S11 |
Jetson AGX Orin /275TOPS算力/64G内存/ GNSS（RTK）/WiFi 6/IMU /5G |
¶ 1.3 可选功能模块
| 序号 | 功能 | 说明 | 配置 |
|---|---|---|---|
| 1 | 5G模块 | 移远RM500U ，M.2 B Key | 选配 |
| 2 | IMU模组 | 移远LUA300C，插入式模块 | 选配 |
| 3 | SSD硬盘 | M.2 NVMe，容量可选 | 选配 |
¶ 1.4 产品配件
| 序号 | 名称 | 数量 | 说明 |
|---|---|---|---|
| 1 | 适配电源转接线 | 1条 | 长度0.5m， 3Pin电源接插件 |
| 2 | 同步信号接口线 | 1条 | 一端20PIN白色插头，另一端散线贴标签，线长0.5m |
| 3 | PCI线 | 1条 | 一端28PIN白色插头，另一端散线贴标签，线长0.5m |
| 4 | USB转接线 | 1条 | 航空头转USB TYPE-A接口，线长0.5m |
| 5 | 以太网转接线 | 4条 | 航空头转以太网RJ45接口，线长0.5m |
| 6 | WIFI天线 | 2个 | 2.4G弯头5CM胶棒天线 |
| 7 | GPS外置天线 | 1条 | SMA直公头公针，3M背胶，线长3m |
| 8 | 5G天线 | 1条 | 4合1天线，线长2m，底部3M背胶 |
| 注：5G天线为选配件 | |||
¶ 2 产品规格
¶ 2.1 计算平台
| 序号 | 项目 | 说明 | |
|---|---|---|---|
| AWU403-A01 | AWU403-B01 | ||
| 1 | AI Performance | 200 TOPS（INT8） | 275 TOPS（INT8） |
| 2 | GPU | 1792-core NVIDIA Ampere architecture GPU with 56 Tensor Cores 最大频率930 MHz |
2048-core NVIDIA Ampere architecture GPU with 64 Tensor Cores 最大频率1.3 GHz |
| 3 | CPU | 8-core Arm® Cortex®-A78AE v8.2 64-bit CPU 2MB L2 + 4MB L3 最大频率2.2GHz |
12-core Arm® Cortex®-A78AE v8.2 64-bit CPU 3MB L2 + 6MB L3 最大频率2.2GHz |
| 4 | Memory | 32GB 256-Bit LPDDR5，204.8GB/s | 64GB 256-Bit LPDDR5，204.8GB/s |
| 5 | Storage | 64GB eMMC 5.1 | 64GB eMMC 5.1 |
| 6 | DL Accelerator | 2x NVDLA v2.0，最大频率1.4GHz | 2x NVDLA v2.0，最大频率1.6GHz |
| 7 | Vision Accelerator | 1x PVA v2 | |
| 8 | Video Encode | 1x 4K60 | 3x 4K30 | 6x 1080p60 | 12x 1080p30 (H.265) H.264、AV1 |
2x 4K60 | 4x 4K30 | 8x 1080p60 | 16x 1080p30 (H.265) H.264、AV1 |
| 9 | Video Decode | 1x 8K30 | 2x 4K60 | 4x 4K30 | 9x 1080p60 | 18x 1080p30 (H.265) H.264，VP9，AV1 |
1x 8K30 | 3x 4K60 | 7x 4K30 | 11x 1080p60 | 22x 1080p30 (H.265) H.264，VP9，AV1 |
| 10 | MCU | ASIL-B级的安全MCU | |
| 11 | OS | Linux (Ubuntu 22.04) | |
¶ 2.2 MCU
| 序号 | 项目 | 说明 |
|---|---|---|
| 1 | Module | NXP S32K144 |
| 2 | Core | ARMR Cortex™-M4F |
| 3 | Peripheral speed | up to 112 MHz (HSRUN) |
| 4 | Watchdog | 1x |
| 5 | Flash | 512 KB |
| 6 | System RAM (including FlexRAM and MTB) | 64 KB` |
| 7 | Operating temperature | -40 to +85℃ |
| 8 | ISO 26262 | capable up to ASIL-B |
¶ 2.3 GNSS模组
基于AEC-Q100 标准要求设计开发，支持双天线，实现GNSS 定向功能。通过全频RTK 和INS 组合导航算法的融合，满足自动驾驶领域对GNSS 系统的高性能要求。
|
序号 |
类别 |
说明 |
|---|---|---|
|
1. |
型号 |
导远NAV3120DAA |
|
2. |
支持频段 |
GPS/QZSS: L1 C/A; L2C; L5; L6 |
|
3. |
跟踪通道数 |
1040 |
|
4. |
功能 |
PVT/RTK/GNSS&IMU raw data |
|
5. |
位置精度 |
单点定位: 1.5 m RMS |
|
6. |
速度精度 |
Without Aid: < 0.03 m/s |
|
7. |
时间精度 |
20ns RMS |
|
8. |
定向精度 |
0.2°/1m 基线RMS |
|
9. |
TTFF (Without AGNSS) |
冷启动: < 30 s |
|
10. |
灵敏度 |
捕获灵敏度: -147 dBm |
|
11. |
动态性能 |
最大海拔: 18000 m |
|
12. |
最大更新速率 |
RTK Up to 20Hz |
|
13. |
支持的协议 |
NMEA 0183/RTCM 3.x/Asensing |
|
14. |
工作温度 |
-40℃ ~ +105℃ |
|
15. |
存储温度 |
-40℃ ~ +105℃ |
¶ 2.4 IMU模组（选配）
|
序号 |
类别 |
说明 |
|---|---|---|
|
1 |
型号 |
移远 LUA300C |
|
2 |
特性 |
高稳定性高精度车规级IMU |
|
3 |
陀螺仪 |
量程：250±°/s |
|
4 |
全温零偏：0.03°/s |
|
|
5 |
角度随机游走：0.2°/√h |
|
|
6 |
零偏不稳定性：2.5°/h |
|
|
7 |
标度误差：3‰ |
|
|
8 |
三轴正交耦合误差：0.003° |
|
|
9 |
加速度计 |
量程：±8g |
|
10 |
全温零偏：0.8mg |
|
|
11 |
速度随机游走：0.025m/s/√h |
|
|
12 |
零偏不稳定性：30ug |
|
|
13 |
标度误差：0.2‰ |
|
|
14 |
三轴正交耦合误差：0.01° |
|
|
15 |
输出频率 |
1000Hz |
|
16 |
工作电压 |
3.13V~3.47V（典型值3.3V） |
|
17 |
功耗 |
≤200mW |
|
18 |
尺寸 |
33mm*50mm*10mm |
|
19 |
重量 |
21±2g |
|
20 |
车规标准 |
ASIL-B,ISO26262 |
|
21 |
工作温度 |
-40 °C~+105°C |
|
22 |
储存温度 |
-40 °C~+125°C |
¶ 2.5 5G模组
| 序号 | 项目 | 说明 | |
|---|---|---|---|
| 1 | 型号 | Quectel RM500U-CN | |
| 2 | 封装 | M.2 | |
| 3 | 区域/运营商 | 中国 | |
| 4 | 模块尺寸 （mm） | 30.0 × 52.0 × 2.3 | |
| 5 | 工作温度 | -30 °C ~ +75 °C | |
| 6 | 扩展温度 | -40 °C ~ +85 °C | |
| 7 | 5G | 5G NR | 3GPP Release 15 NSA/SA operation，Sub-6 GHz |
| 8 | 5G NR NSA | n41/ 78/ 79 | |
| 9 | 5G NR SA | n1/ 28/ 41/ 77/ 78/ 79 | |
| 10 | 下行 4 × 4 MIMO | n1/ 41/ 77/ 78/ 79 | |
| 11 | LTE | LTE Category | 下行 Cat 12，上行 Cat 13 |
| 12 | LTE-FDD | B1/ 2/ 3/ 5/ 7/ 8/ 20/ 28 | |
| 13 | LTE-TDD | B34/ 38/ 39/ 40/ 41 | |
| 14 | 下行 2 × 2 MIMO | B1/ 2/ 3/ 5/ 7/ 8/ 20/ 28/ 34/ 38/ 39/ 40/ 41 | |
| 15 | UMTS | WCDMA | B1/ 2/ 5/ 8 |
| 16 | 数据传输速率 （最大值） |
5G SA Sub-6 | 下行2 Gbps； 上行1 Gbps |
| 17 | 5G NSA Sub-6 | 下行2.2 Gbps；上行575 Mbps | |
| 18 | LTE | 下行600 Mbps；上行150 Mbps | |
| 19 | UMTS | 下行42.2 Mbps；上行11 Mbp | |
| 20 | 音频 | 语音 | 数字音频和 VoLTE（Voice over LTE）（可选） |
¶ 3 接口说明
¶ 3.1 接口总览
| 序号 | 类别 | 数量 | 说明 |
|---|---|---|---|
| 1 | 电源输入 | 1组 | 兼容12V/24V汽车电气，BAT、GND |
| 2 | CAN | 5路 | 高速CAN，兼容CANFD |
| 3 | ADC | 2路 | 接传感器、按键 |
| 4 | GPI/O | 4路 | 车身设备控制 |
| 5 | RS232 | 2路 | 全双工，最大支持波特率 115200 |
| 6 | RS485 | 1路 | 半双工，最大支持波特率 115200 |
| 7 | GPS_RS232_RX | 1路 | 电平输入 |
| 8 | GPS_RS232_TX | 4路 | 支持波特率 115200 |
| 9 | 1PPS_5V_IN | 1路 | 输入0V-10V |
| 10 | 1PPS_5V_OUT | 4路 | 输出5V/0.5A |
| 11 | DC OUT | 4路 | 9V/1A*1，9V/0.3A*2， 5V/0.3A*1 |
| 12 | 视频输出 | 1路 | HDMI 2.1 Type-A |
| 13 | 图像输入1 | 4路 | GMSL，FAKRA(4合1) ，支持触发模式，MCU PWM 触发 |
| 14 | 图像输入2 | 4路 | GMSL，FAKRA(4合1) ，支持触发模式，MCU PWM 触发 |
| 15 | USB3.2 | 1路 | 5V/1A，M12航空头 |
| 16 | USB2.0 | 2路 | 5V/0.5A，双层Type-A |
| 17 | 以太网 | 4路 | 独立网段、1000BASE-T、支持POE，网络相机，M12航空头 |
| 18 | 车速脉冲信号 | 1路 | 脉冲输入 |
| 19 | 汽车方向信号 | 1路 | 电平输入 |
| 20 | 天线接口 | 3组 | SMA ：WIFI、GNSS；FAKAR：5G |
| 21 | 调试口 | 1个 | Type-C，支持ARM、MCU调试及烧写 |
| 22 | 烧录按键 | 1个 | Recovery |
| 23 | 指标灯 | 2个 | 电源状态、工作状态 |
| 24 | SSD接口 | 1个 | M.2 NVMe |
| 25 | 5G模组接口 | 1个 | M.2 B Key |
| 26 | SIM卡接口 | 1个 | Micro-SIM |
Micro-SIM

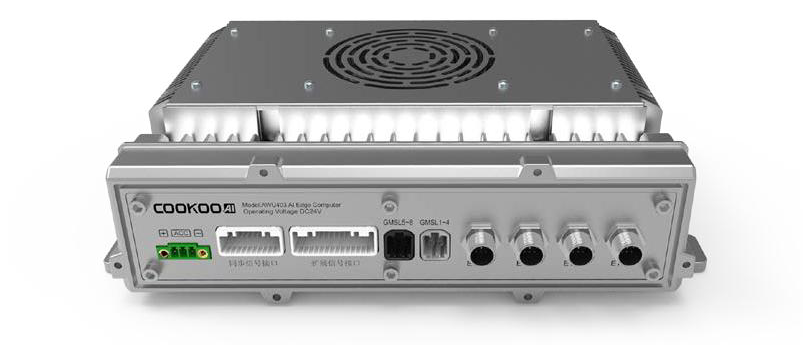

¶ 3.2 外部接口
¶ 3.3 接口定义

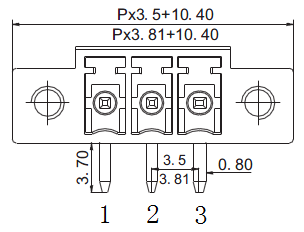

¶ 3.3.1 3P连接器车身接口定义
| 引脚 | 信号 | 备注 |
|---|---|---|
| 1 | BAT | 电源输入 |
| 2 | ACC | 钥匙开关输入 |
| 3 | GND | 电源地 |

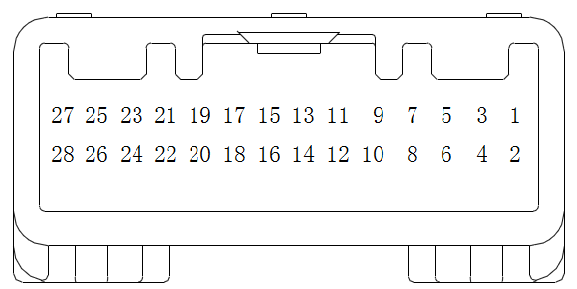

¶ 3.3.2 28Pin扩展通信接口定义
| 引脚 | 信号 | 备注 | 引脚 | 信号 | 备注 |
|---|---|---|---|---|---|
| 1 | CAN1+ | S32K-CAN2 | 2 | CAN1- | S32K-CAN2 |
| 3 | CAN2+ | S32K-CAN3 | 4 | CAN2- | S32K-CAN3 |
| 5 | CAN3+ | S32K-CAN4 | 6 | CAN3- | S32K-CAN4 |
| 7 | GND | 信号地 | 8 | GND | 信号地 |
| 9 | CAN4+ | ORIN-CAN0 | 10 | CAN4- | ORIN-CAN0 |
| 11 | CAN5+ | ORIN-CAN1 | 12 | CAN5- | ORIN-CAN1 |
| 13 | ADC0 | S32K | 14 | CAR_WT | 车速脉冲信号（输入） |
| 15 | ADC1 | S32K | 16 | CAR_DIR | 汽车方向信号（输入） |
| 17 | GPI/O-1 | 默认MCU引出，支持SOC-MCU硬切换 | 18 | GPI/O-2 | 默认MCU引出，支持SOC-MCU硬切换 |
| 19 | GPI/O-3 | 默认MCU引出，支持SOC-MCU硬切换 | 20 | GPI/O-4 | 默认MCU引出，支持SOC-MCU硬切换 |
| 21 | RS232-RXD1 | ORIN | 22 | RS232-TXD1 | ORIN |
| 23 | RS232-RXD2 | S32K | 24 | RS232-TXD2 | S32K |
| 25 | RS485+ | ORIN | 26 | RS485- | ORIN |
| 27 | GND | 信号地 | 28 | 5V/0.3A | 供电 |

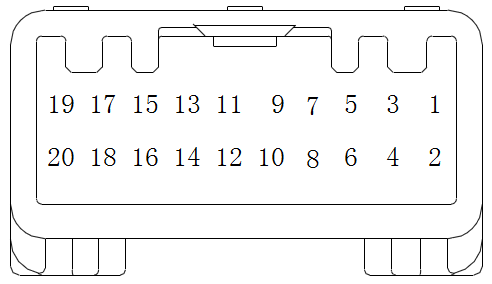

¶ 3.3.3 20Pin同步信号接口定义
| 引脚 | 信号 | 引脚 | 信号 |
|---|---|---|---|
| 1 | GPS_RS232_RX1 | 2 | 1PPS_5V_IN1 |
| 3 | GND | 4 | GND |
| 5 | GPS_RS232_TX1 | 6 | 1PPS_5V_OUT1 |
| 7 | GPS_RS232_TX2 | 8 | 1PPS_5V_OUT2 |
| 9 | GPS_RS232_TX3 | 10 | 1PPS_5V_OUT3 |
| 11 | GND | 12 | GND |
| 13 | GPS_RS232_TX4 | 14 | 1PPS_5V_OUT4 |
| 15 | POW1，5V/0.3A（软件控制开关） | 16 | POW2，9V/0.3A（软件控制开关） |
| 17 | POW3，9V/0.3A（软件控制开关） | 18 | POW4，9V/1A（软件控制开关） |
| 19 | GND | 20 | GND |
¶ 3.3.4 GMSL接口

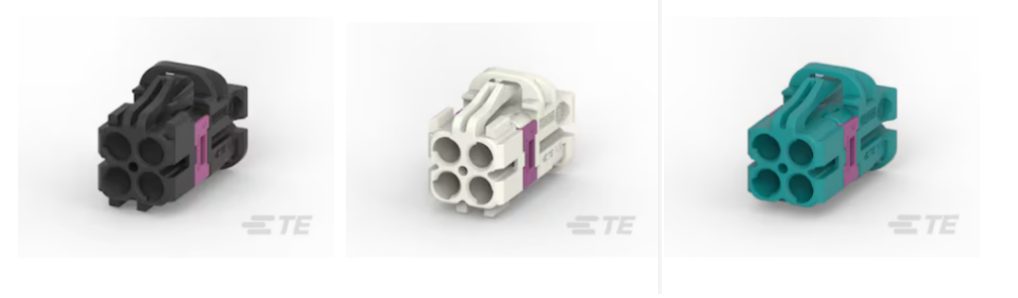

两个接口也可选通用连接器（品牌：泰科，型号：2298721-9（蓝绿色））
| 序号 | 面板丝印号 | 线束标签 | 系统设备符 |
|---|---|---|---|
| 1 | 0 | CAM-0 | video0 |
| 2 | 1 | CAM-1 | video1 |
| 3 | 2 | CAM-2 | video2 |
| 4 | 3 | CAM-3 | video3 |
| 5 | 4 | CAM-4 | video4 |
| 6 | 5 | CAM-5 | video5 |
| 7 | 6 | CAM-6 | video6 |
| 8 | 7 | CAM-7 | video7 |
¶ 3.3.5 以太网接口
|
序号 |
面板丝印编号 |
线束标签 |
系统设备符 |
备注 |
|---|---|---|---|---|
|
1. |
ETH1 |
ETH-1 |
eth1 |
1000BASE-TX，带POE |
|
2. |
ETH2 |
ETH-2 |
eth2 |
1000BASE-TX，带POE |
|
3. |
ETH3 |
ETH-3 |
eth3 |
1000BASE-TX，带POE |
|
4. |
ETH4 |
ETH-4 |
eth4 |
1000BASE-TX，带POE |

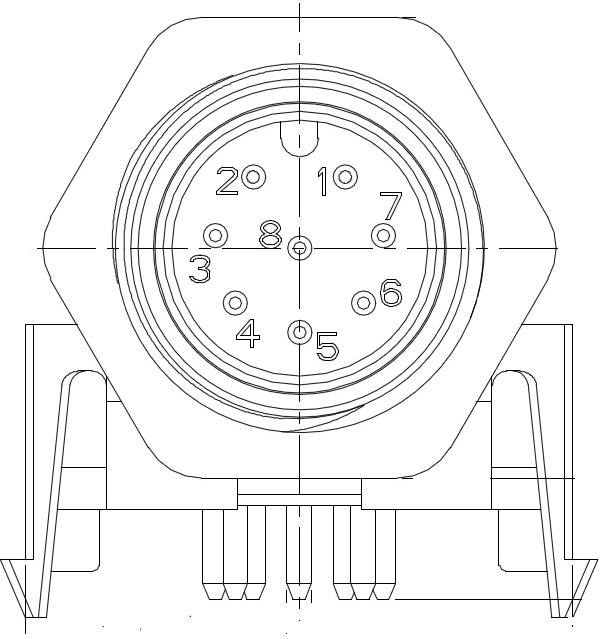

¶ 3.3.6 引脚信号定义
| 引脚编号 | 信号 | 备注 |
|---|---|---|
| 1 | RX- / RX_D2- | Receive Data-（接收数据-） |
| 2 | BI_D3- | Bi-directional Data-（双向数据-） |
| 3 | BI_D4+ | Bi-directional Data+（双向数据+） |
| 4 | BI_D4- | Bi-directional Data-（双向数据-） |
| 5 | TX+ / TX_D1+ | Tranceive Data+（发送数据+） |
| 6 | TX- / TX_D1- | Tranceive Data-（发送数据-） |
| 7 | RX+ / RX_D2+ | Receive Data+（接收数据+） |
| 8 | BI_D3+ | Bi-directional Data+（双向数据+） |
¶ 3.3.7 USB连接器接口定义
| 引脚编号 | 信号 | 备注 |
|---|---|---|
| 1 | USB30_TXP | USB30 Send Data+（发送数据+） |
| 2 | USB30_TXN | USB30 Send Data-（发送数据-） |
| 3 | BI_D4+ | 电源 |
| 4 | GND | 地 |
| 5 | USB20_DN | USB2.0 Data-（双向数据-） |
| 6 | USB20_DP | USB2.0 Data +（双向数据+） |
| 7 | USB30_RXN | USB30 Receive Data-（接收数据-） |
| 8 | USB30_RXP | USB30 Receive Data+（接收数据+） |
¶ 4 性能指标
¶ 4.1电气规格
| 序号 | 项目 | 说明 |
|---|---|---|
| 1 | 工作电压 | 12V或24V兼容设计 |
| 2 | 最大功率 | <100W |
¶ 4.2 环境规格
| 序号 | 项目 | 说明 |
|---|---|---|
| 1 | 工作温度 | -20℃ ~ +70℃ |
| 2 | 防护等级 | IP5x |
| 3 | 振动 | 加速度（11Hz-300Hz时）50m/s2 |
| 4 | 冲击 | 490（m/s2），持续时间11ms |
| 5 | 散热方式 | 结构散热+风扇散热，主被动综合方式 |
¶ 4.3 物理规格
| 序号 | 项目 | 说明 |
|---|---|---|
| 1 | 尺寸(L*W*H) | 249 * 172 * 75mm（不含安装支架及连接器突出位置） |
| 2 | 包装尺存(L*W*H) | 350*255*155mm |
| 3 | 净重 | 约2.5kg |
¶ 5 产品尺寸
